Клапан Samson обратный криогенный тип 7724 применяется в технологических линиях, системах транспортировки, системах хранения криогенных жидкостей и продуктов разделения воздуха для автоматического перекрытия проходного сечения трубопровода в случае изменения направления потока рабочей среды на противоположное.

Основные характеристики
Вид клапана - обратный подъемный
Тип корпуса - проходной с соосным расположением патрубков
Тип присоединения к трубопроводу - под приварку встык
Тип уплотнения по затвору - мягкое
Тип управления - автоматический
Конструкция

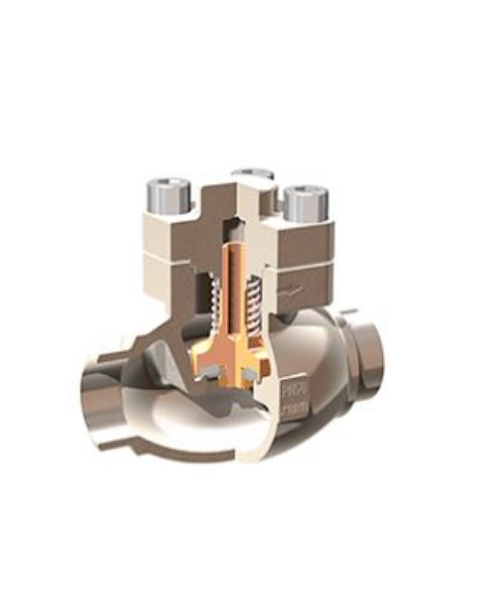

Клапан обратный криогенный тип 7724 состоит из следующих основных деталей: корпуса 1, верхней крышки 2, запирающего элемента 3, уплотнения запирающего элемента 4, шайбы прижимной 5, гайки 6, пружины 7, прокладки корпуса 8.
Принцип действия
При подаче рабочей среды по направлению потока, указанному стрелкой на корпусе 1, давление среды действует на запирающий элемент 3, преодолевая усилие пружины 7 и действие силы тяжести, происходит открытие запирающего элемента 3 и проход рабочей среды через клапан. В случае изменения направления потока рабочей среды на противоположное от указанного происходит автоматическое перекрытие проходного сечения клапана. Герметичность корпуса 1 с верхним фланцем 2 относительно внешней среды обеспечивается прокладкой корпуса 8.
Дополнительные опции:
присоединительные размеры патрубков
дополнительное крепление на корпусе
тип уплотнения затвора — металл по металлу
